Фотоволтаичен кабел сертифициран од TUV

Tianjin Beida, професионален производител и снабдувач на TUV-сертификуван фотоволтаичен кабел, е длабоко вклучен во индустријата за кабли со децении. Со комплетен систем за истражување и развој и производство и строга контрола на квалитетот, тој обезбедува сигурни решенија за пренос на енергија за фотоволтаични системи за производство на енергија. Неговите фотоволтаични кабли се специјално дизајнирани за поврзување на фотоволтаични модули внатре и надвор од зградите и се подобро прилагодени за сложени сценарија со високи барања за механички перформанси и сурови климатски услови, балансирање на стабилноста и издржливоста за да помогнат фотоволтаичните системи да работат ефикасно.

Испрати барање

Опис на производот

Фотоволтаичниот кабел со сертификат Beida TUV ги надминува надворешните еколошки предизвици. Користејќи калај обложен бакар без кислород со висока чистота и специјален процес на заглавување, може да се пофали со низок отпор и одлична еластичност, ефикасно намалувајќи ја нестабилноста на преносот на енергија и флуктуациите на струјата. Изолацијата и обвивката се изработени од озрачен вкрстено поврзан политетрафлуороетилен (PTFE), во согласност со меѓународните стандарди како што се IEC 62930 и EN 50618. Може да издржи екстремни температурни разлики од -40℃ до 120℃, а исто така покажува силна отпорност на високи температури и оштетувања на киселина, корозија и алка. По тестовите за стареење на светилката, неговата стапка на задржување на цврстина на истегнување ги исполнува стандардите, овозможувајќи му да издржи строго следење на климата во пустините, областите со висок и низок напон и крајбрежните региони.

За да се задоволат барањата за високи механички перформанси, каблите имаат двослојна изолација и дизајн на заштитна структура, при што некои модели се опремени со оклоп од челична лента. Тие покажуваат извонредна отпорност на притисок и удар, што ги прави погодни за различни методи на поставување, како што се директно закопување, надземна инсталација и инсталација на канали, ефикасно спречувајќи ги градежните оштетувања и наездата од глодари. Сите производи имаат поминато тестирање за отпорност на пламен, исполнувајќи ги релевантните безбедносни стандарди. Тие произведуваат низок чад и согорување без халогени, ефикасно спречувајќи го ширењето на пожарот и обезбедувајќи цврста безбедносна бариера за фотоволтаичните системи.

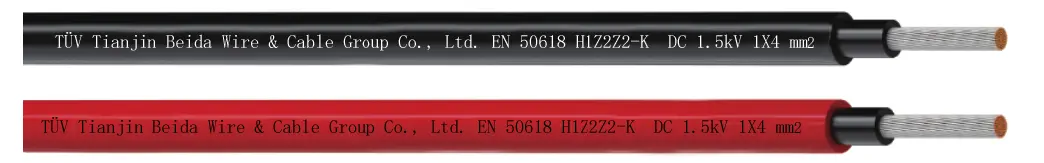

Tuv Certified Photovoltaic Cable

Стандард и одобрување

● EN 50618 (H1Z2Z2-K) ;

● PV-1F според 2PfG 1169/08.2007 година

Изградба на кабли

● Проводник: Заглавен конзервиран бакарен проводник според DIN VDE 0295 и IEC 60228 Класа 5

● Изолација: вкрстено поврзано електронски сноп, соединение без халогени и отпорно на пламен, црно

● Обвивка: Електронски зрак вкрстено поврзан, LSZH и соединение отпорно на пламен, црно и црвено.

Технички карактеристики

● Номинален напон Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Максимален дозволен DC напон: 1,8 kV DC (проводник/проводник, незаземјен систем, коло не е под оптоварување.

●Амбиентална температура: -40℃~+90℃

●Максимална температура кај проводникот:120℃(20000h)според IEC/EN 60216-1, Температура на краток спој:250℃/5 сек

Тест за термичка издржливост: Според EN60216-2 (температурен индекс + 120℃)

lОтпорност на влага и топлина: Според EN 50618, Табела 2 со 85% влажност (тест според EN 60068-2-78)

lМинимален радиус на свиткување: 4XOD (фиксна), 5XOD (виткување)

lЈачина на истегнување и издолжување на изолацијата и обвивката: Ги исполнува барањата на EN 50618 и 2PfG 1169

● Предвиден период на употреба: 25 години

● Овалитет:≤15%

● Перформанси на пожар според EN50265-2-1, IEC 60332-1, емисија на слаб чад според EN 61034-2 (пропустливост на светлина ≥60%), без халогени според EN 50525-1, Анекс Б.

„Ниска корозивност на гасовите според EN 50267-2-2, IEC 60754-2

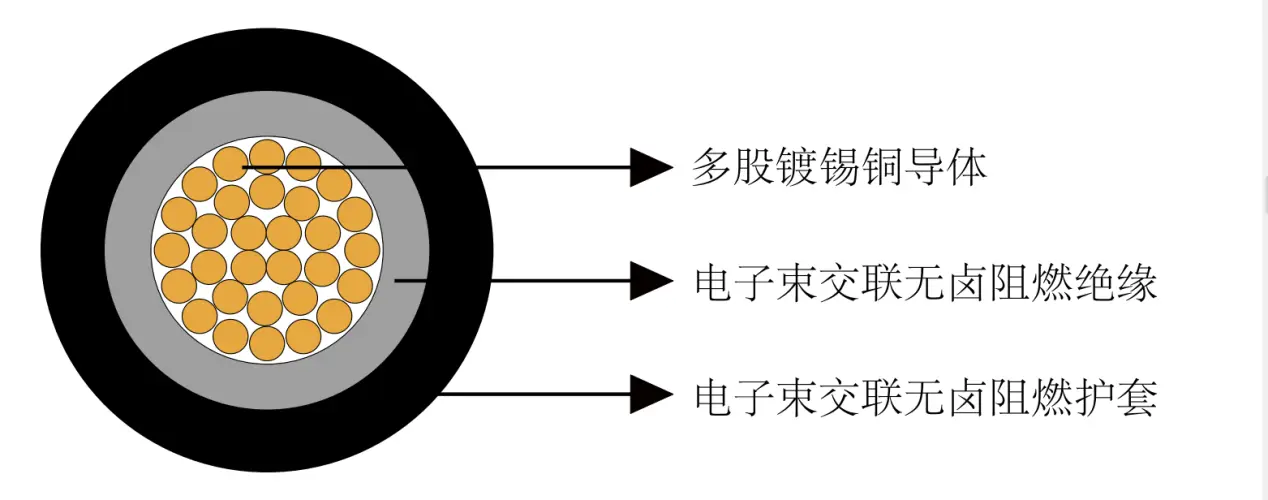

Цртеж на структурата

Tuv Certified Photovoltaic Cable

Параметар на кабел

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007 година
Број на јадра X Номинална Пресек	Бр. на Stranding	Номинален дијаметар на проводникот	Номинална дебелина на изолацијата	Номинална дебелина на обвивката	Номинален вкупен дијаметар	Номинална Тежина
бр.X mm2	n/mm	мм	мм	мм	мм	kg/km
1×2,5	48/0,24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Број на јадра X Номинална Пресек	Бр. на Stranding	Номинален дијаметар на проводникот	Номинална дебелина на изолацијата	Номинална дебелина на обвивката	Номинален вкупен дијаметар	Номинална Тежина
n X mm²	n/mm	мм	мм	мм	мм	kg/km
1×2,5	48/0,24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

Отпорност на проводникот и носивост на струја на 20℃

Пресек	Максимален отпор на проводникот на 20℃	Максимален отпор на изолација на 20℃	Максимален отпор на изолација на 90℃	Тековна носивост
Пресек	Максимален отпор на проводникот на 20℃	Максимален отпор на изолација на 20℃	Максимален отпор на изолација на 90℃	Еден кабел без воздух	Единечен кабел на површини	2 наполнети кабли во непосредна близина на површините
mm2	Ω/км	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
