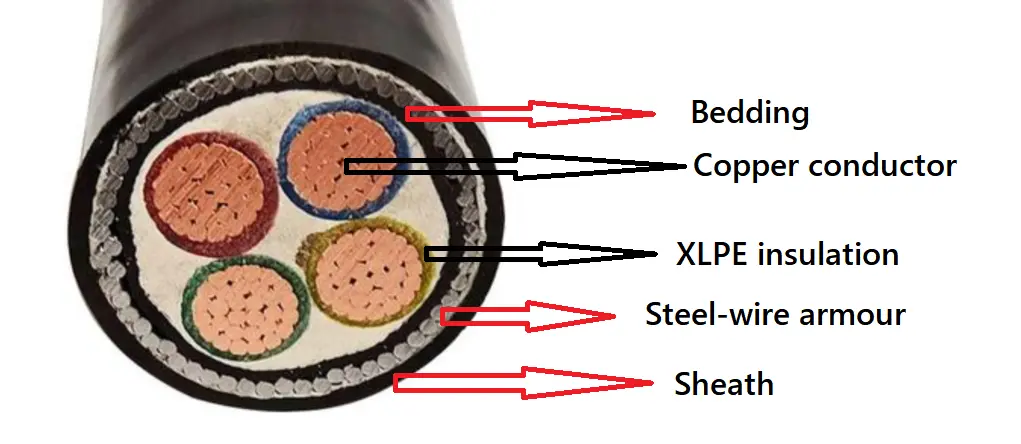

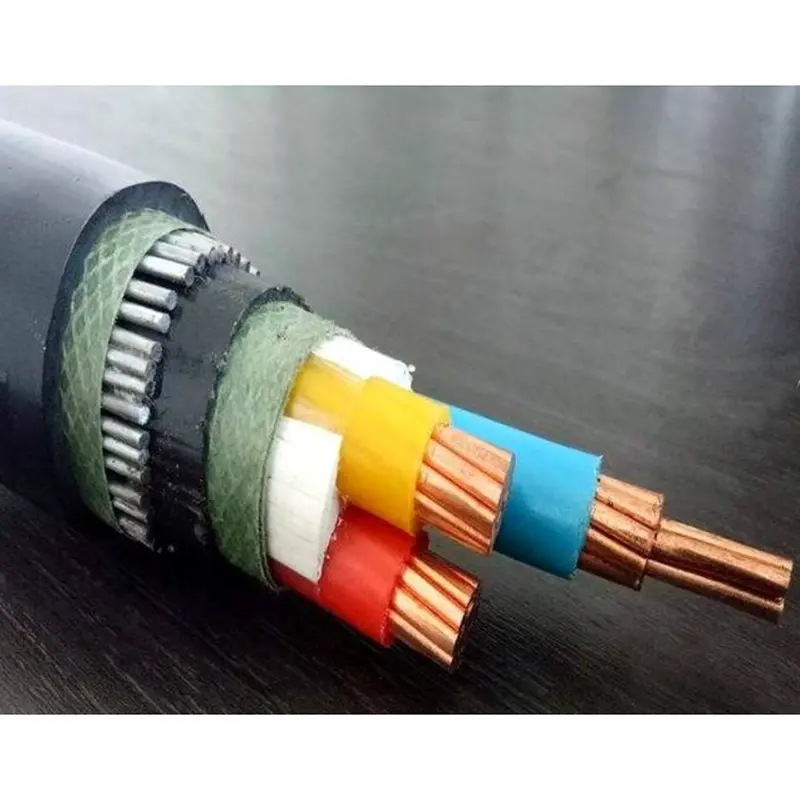

SWA кабелот за напојување со ПВЦ изолација XLPE е составен од T1R бакарен проводник, изолација XLPE, ПВЦ лента за завиткување Оклоп од челични бранови и ПВЦ обвивка.

Вообичаени типови кабли се YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CULPE/MICAVC/.

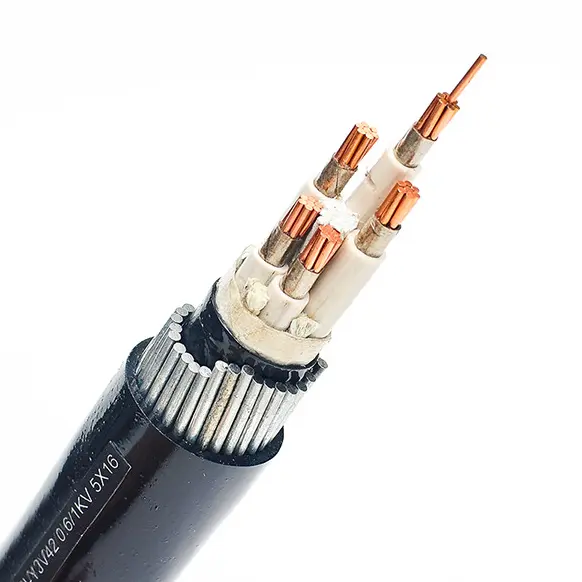

Структура на производот

Xlpe Insulated Pvc Sheathed Swa Power Cable

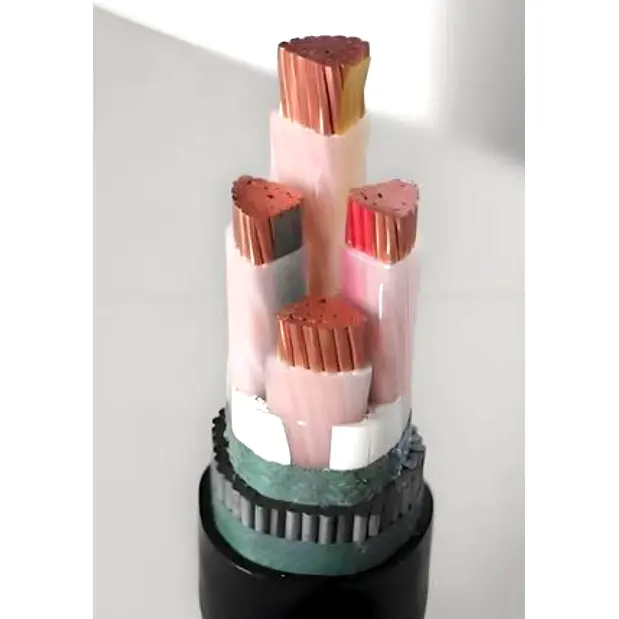

Проводник: бакарен или алуминиумски проводник, кружен или во облик, класа 2 до IEC 60228

и GB/T 3956-2008, За површината на пресекот не е поголема од 6мм², цврст круг

може да се користи проводник, класа 1 до IEC 60228 и GB/T 3956-2008.

Изолација: Дебелината на изолацијата, материјалните својства треба да бидат според IEC 60502 и GB/T 12706.

Боја на јадрото: 1 јадро: црвена или жолта или зелена или сина или црна

2 јадра: црвена, сина или црвена, црна

3 јадра: жолта, зелена, црвена или црвена, жолта, сина

4 јадра: жолта, зелена, црвена, сина или црвена, жолта, сина, црна

5 јадра: жолта, зелена, црвена, сина, црна или црвена, жолта, сина, црна, зелена

Над 5 јадра: бели јадра со црн број или лента со различна боја

Внатрешни облоги: Внатрешните облоги може да се екструдирани или преклопени. Материјалите треба да бидат соодветни за работната температура на кабелот и компатибилни со изолациониот материјал.

Оклоп од челични жици: Во каблите со повеќе јадра, оклопот треба да се нанесе на внатрешна обвивка што одговара на челични жици. Едножилните кабли за употреба на в.в. системите треба да се состојат од немагнетни челични жици.

Надворешна обвивка: Дебелината на обвивката, материјалните својства треба да бидат според IEC 60502 и GB/T 12706.

Кабел отпорен на пламен: Треба да се користи ПВЦ материјал за надворешна обвивка отпорен на пламен. Оценките за отпорни на пламен може да се класифицираат во три категории: Група A, B и C.

Кабел за отпорност на пожар: Два слоја лента од Mica треба да се намотаат околу проводникот.

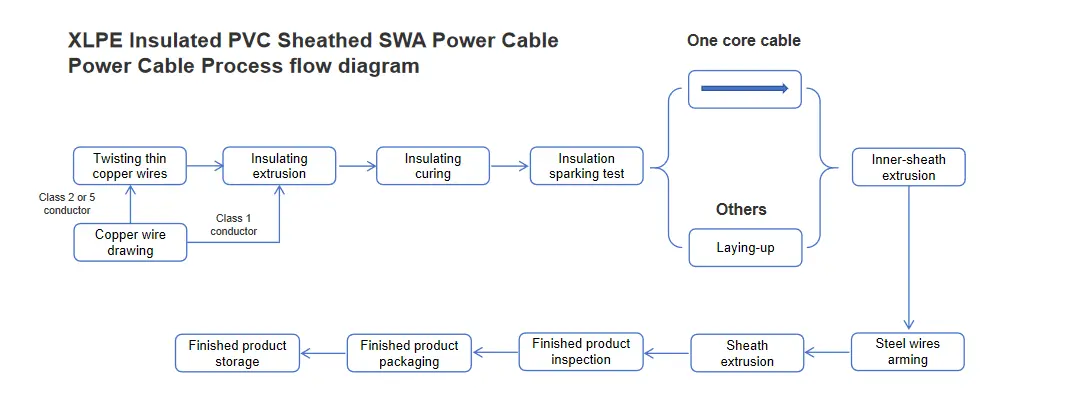

Дијаграм за проток на процесот

Xlpe Insulated Pvc Sheathed Swa Power Cable

Параметар на перформанси

Номинален напон: 0,6/1 kV

Тест напон: 3,5 kV за 5 минути не се случи дефект

Работна температура: -5º C до +90 ºC

Температура на краток спој: +250 ºC

Минимален радиус на свиткување: 15* OD;

Минимален радиус на статичко свиткување: 10* OD;

Тест на кабел:

1. Тест за отпорност на DC на проводникот: Отпорот на DC на проводникот 20ºC треба да одговара на GB/T 3956-2008, IEC 60228.

2. Тест на наизменичен напон: 3.5kV/5min, без дефект.

Тест за земање примероци:

1. Инспекција на структурата на проводникот: Таа треба да одговара на техничките барања од GB/T 3956-2008, IEC 60228.

2. Големината на изолацијата, поставата, оклопот од челична лента и структурата на обвивката треба да одговараат на барањата од GB/T 12706.1-2020, IEC 60502.1.

Тест за термичко издолжување:

Постапките за земање мостри и тестирање треба да се усогласат со одредбите од GB/T 2951.21-2008, IEC 60811-2-1, Поглавје 9, а резултатите треба да се усогласат со одредбите од GB/T 12706.1-2020, IEC 60502.1.

Тип тест:

Тестот за механички и физички перформанси на изолацијата и обвивката треба да одговара на барањата од GB/T 12706.1-2020 и IEC 60502.1.

Електричните перформанси треба да бидат во согласност со GB/T 12706.1-2020, IEC 60502.1

Тестот за согорување на еден кабел треба да одговара на GB/T 19666-2019, IEC 60332.

Тестот за отпорност на пламен во комплетот на кабелот ги исполнува барањата на GB/T 19666-2019, IEC 60332.

Тестот за отпорност на пожар на каблите треба да одговара на барањата на GB/T 19666-2019 и IEC 60331.

Носечки капацитет во ампери (А)

Кабел за напојување со номинален напон 0,6/1kV XLPE изолација
носивост во ампери (А)
Амбиентална температура: во воздухот: 40℃, на земја: 25℃
Температура на проводникот: 90℃
Коефициент на топлинска отпорност на почвата: 1,0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Број на јадро	Едно јадро				Повеќе јадра
Површина на пресек, mm²	Во воздухот		Во земјата		Во воздухот		Во земјата
Површина на пресек, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забелешка: Оклопот на едножилните кабли е направен од немагнетни материјали.
