BBTRZ флексибилни огноотпорни кабли

Опсег на примена:

BBTRZ Флексибилни огноотпорни кабли се користат како главна линија за напојување од трафостаницата (или главната дистрибутивна просторија) до системот за заштита од пожари или на специјални локации и места од класа I. Потребно е да се користат како кабли отпорни на оган од класа А или како замена за долгорочна употреба на 90°C кабли отпорни на пламен без чад и халогени. Овие кабли се користат во апликации за фиксна инсталација.

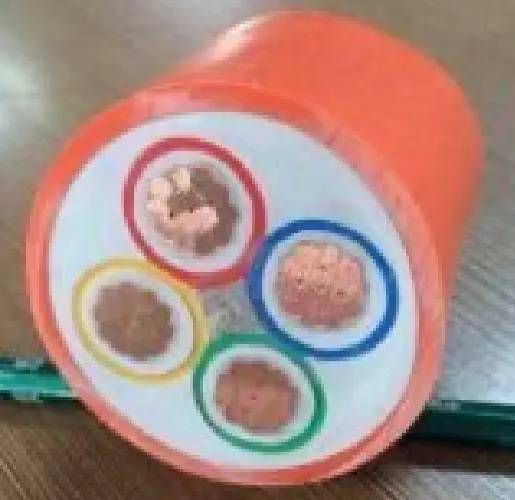

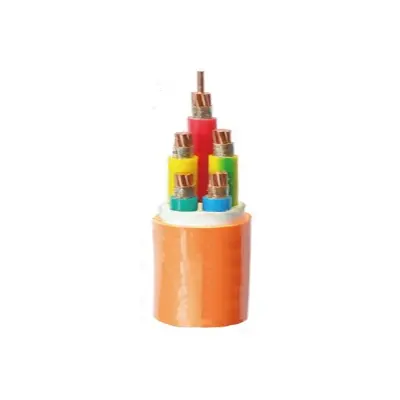

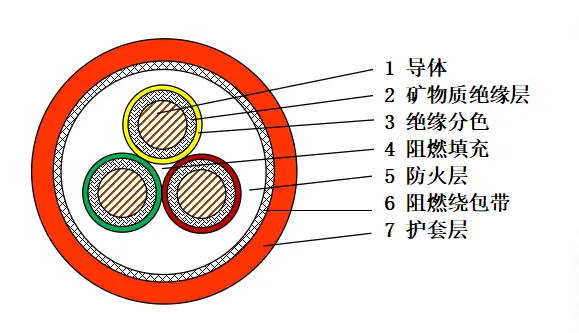

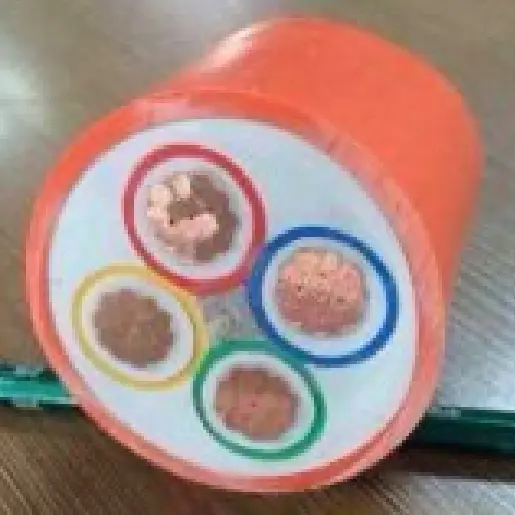

Структура на производот

Дизајнот на структурата на кабелот е прецизен и професионален. Делот за проводник користи или првиот или вториот тип на жариран бакарен проводник, кој може да се пофали со одлична спроводливост и флексибилност, задоволувајќи ги потребите за пренос на енергија во различни сценарија.

Минералниот изолационен слој користи завиткана огноотпорна лента од мика, која, поради своите уникатни материјални својства, може ефикасно да го спречи ширењето на пожарот при високи температури или пламен, обезбедувајќи сигурна заштита од пожар за кабелот.

Колор-кодираниот изолационен слој користи вкрстено поврзан полиетиленски изолационен материјал, со различни методи за кодирање на боја. Може да се додаде боја за изолација или да се користат ленти во боја, обоени предива итн., што овозможува брзо и прецизно идентификување на кола за време на инсталацијата и одржувањето на кабелот.

Во процесот на полнење кабли, материјалите за полнење отпорни на пламен се користат во центарот за да се потисне ширењето на пламенот. Во меѓувреме, лентата за завиткување може да се користи за врзување на материјалите за полнење за да се обезбеди цврсто полнење и структурна стабилност.

Огноотпорниот слој се состои од минерали и ленти за завиткување. Прво, слој од минерален материјал, кој поседува предности како што се отпорност на пожар, отпорност на пожар, отпорност на високи температури и топлинска изолација, се истиснува на јадрото со кабел за да се изгради огнена бариера. Надворешниот слој е заштитен со лента отпорна на пламен обвиткана околу него за да го подобри ефектот отпорен на оган и да обезбеди безбедно функционирање на кабелот во екстремни средини.

Обвивката е изработена од полиолефински материјал за обвивка без халоген, ниски чад, отпорен на пламен, кој покажува одлични својства на отпорност на пламен и не произведува штетен чад за време на согорувањето, со што се намалува штетата за персоналот и животната средина. Обвивката е типично портокалова или мандарина во боја, што привлекува око и лесно се препознава. Може да биде обоена и во црна боја на барање за да ги задоволи потребите на различни сценарија за употреба.

Параметар на перформанси

Номиналниот напон на овој BBTRZ флексибилен огноотпорен кабли е 0,6/1kV. За време на фазата на тестирање, беше применет тест напон од 3,5 kV 5 минути и не дојде до дефект. Долгорочното дозволено ограничување на работната температура на кабелскиот проводник е 90℃. При поставување на кабелот, температурата на околината не треба да биде пониска од 0℃. Минималниот радиус на свиткување е 12 пати поголем од надворешниот дијаметар на кабелот (12*OD). Минералниот изолационен слој е изработен од повеќеслојна лента од мика со огноотпорни својства.

Во однос на отпорноста на пожар, овој кабел ги задоволува барањата и на корпоративните стандарди и на IEC 60331-1, со времетраење на согорување до 180 минути. Што се однесува до отпорот на проводникот на 20ºC, тој мора да одговара на спецификациите за ковани бакарни проводници од тип 1 или тип 2 како што е наведено во GB/T 3956 и IEC 60228. Што се однесува до отпорноста на изолацијата, отпорот на изолација на кабелот не треба да биде помал од 100 MΩ·km при амбиентална температура.

Дополнително, готовиот кабел мора да биде подложен на тест за отпорност на пожар, при што методот на тестирање ги следи одредбите од GB/T 19216.21. Температурата за изложеност на пожар е поставена на 950~1000℃, со времетраење од 180 минути, проследено со период на ладење од 15 минути. Во текот на овој период, кабелот не смее да покажува кратки споеви или отворени кола.

Заеднички спецификации за кабли

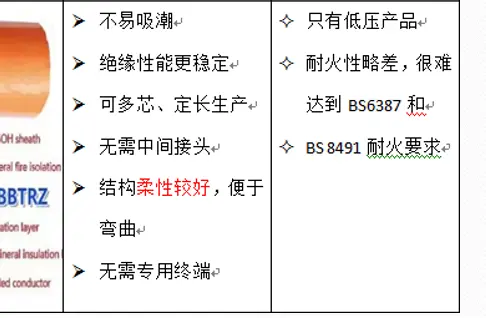

Предности и недостатоци на флексибилниот огноотпорен кабел BBTRZ во споредба со кабелот BTTZ со минерална изолација:

Предности:

Кабелската изолација не е склона кон апсорпција на влага и има стабилни перформанси на изолација.

Може да се произведат повеќе јадра во фиксни должини, со што се намалува бројот на средни конектори во каблите.

Структурата е флексибилна, што го олеснува свиткувањето на кабелот и ја намалува тешкотијата на поставување.

Каблите може да се користат без наменски завршетоци, со што се намалуваат трошоците за додатоците.

Недостатоци: Отпорноста на пожар е малку инфериорна и не може да ги исполни барањата на BS 8491.

Максималната работна температура е 90℃, што не достигнува 250℃ на BTTZ

Највисокото ниво на перформанси на согорување може да ги исполни барањата од класата Б1, но не може да ги исполни барањата од класата А.

Сценарија за апликација:

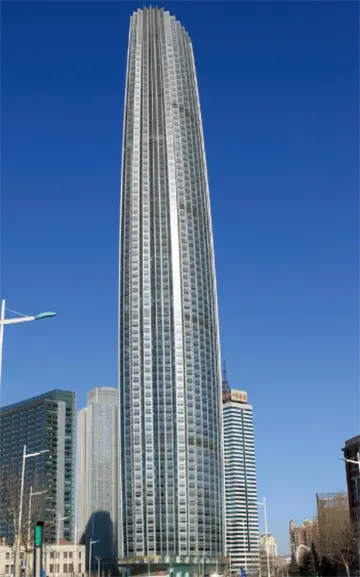

висококатница

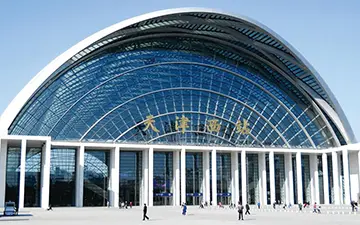

железничка станица

аеродромски терминал

места од историски интерес и живописна убавина

Пакување и испорака

Детали за пакување:

Тоа се одредува според количината и барањата што ги купувате. Може да се преговара.

Пристаниште: пристаниште Тијанџин

Испорака: по море, по воздушен пат, експрес.
