RTTZ брановиден бакарен кабел отпорен на оган

Tianjin Beida е снабдувач и фабрика RTTZ брановидни бакарни кабли отпорни на пожар и фабрика во Кина. Каблите се состојат од бакарни проводници, изолација од синтетичка мика лента и обвивка од брановидна бакарна лента. Овие кабли се целосно составени од неоргански материјали, со континуирана работна температура од 90°C. Тие можат да одржуваат напојување 3 часа под услови на пламен кои се движат од 950°C до 1000°C, без да доживеат кратки споеви или исклучувања. Во случај на пожар, овие кабли речиси не произведуваат чад или отровни гасови. Доколку е потребна дополнителна заштита, врз бакарната обвивка може да се нанесе обвивка без халогени, со малку чад и неметална обвивка за да се подобрат механичките и отпорни на влага својства на кабелот.

Испрати барање

Опис на производот

Изберете Tianjin Beida како ваш производител и снабдувач, изберете доверливо решение RTTZ брановидни бакарни кабли отпорни на оган. Можеме да понудиме директни фабрички цени.

Rttz Fire Retardant Corrugated Copper Cable

Опсег на примена:

кабелски модел	Применливи сценарија	Апликативни сценарија
RTTZ	Номинален напон од 0,6/1kV и подолу, погоден за пренос и дистрибуција на електрична енергија на места со високи барања за заштита од пожари, особено за гаснење пожари и итни водови за напојување	Висококатници, болници, метро, тунели, центри за податоци, трговски центри, изложбени сали, гаражи, места за забава, хемиска индустрија, металургија и други високотемпературни/запаливи и експлозивни локации
WD-RTTYZ	Слично на RTTZ, исто така е потребно да се задоволат барањата за ниско чад, без халогени и отпорни на пламен за затворени простори кои бараат персонал	Области со строги барања за токсичност од чад и пропустливост на светлина, како што се метро, нуклеарни централи, училишта, болници, фабрики за храна, високи станбени згради и големи комплекси

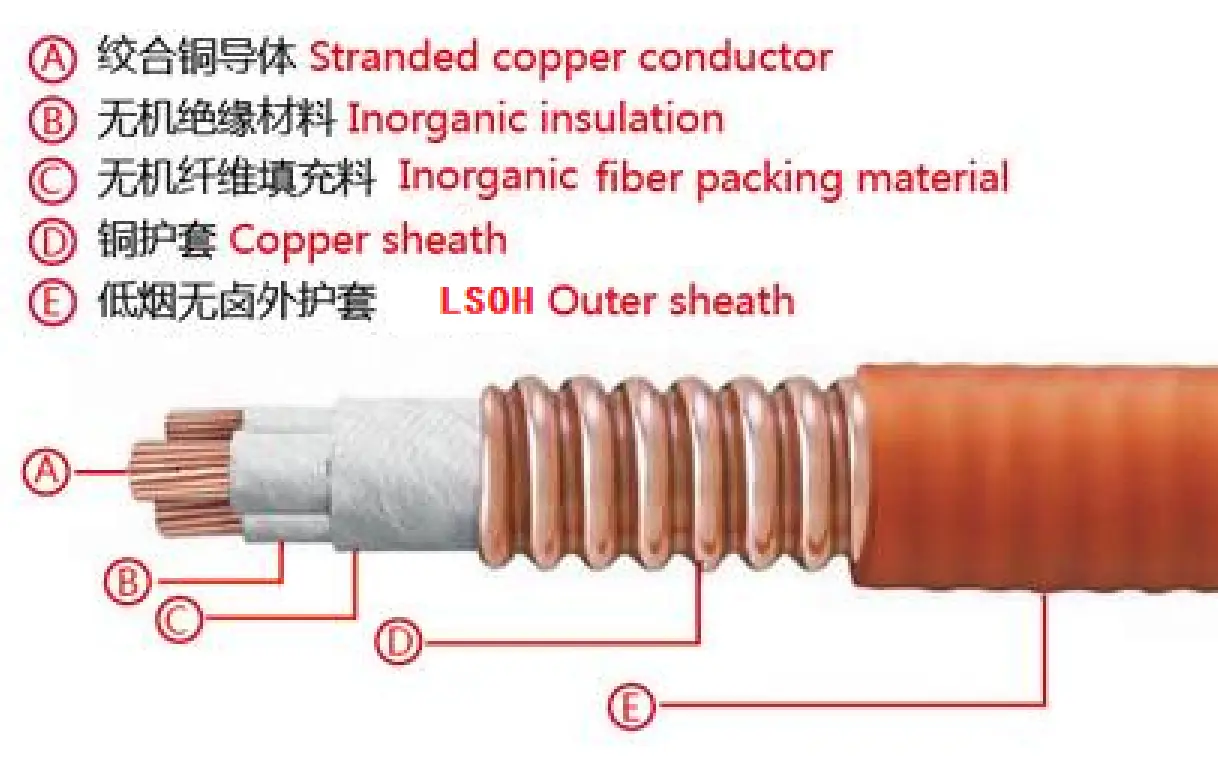

Структура на производот

Изградба на кабли и технички барања

Проводник: Прифатете го првиот или вториот тип на жариран бакарен проводник.

Минерален изолационен слој: Се прави со обвиткување огноотпорна мика лента или други минерални изолациони ленти со слични функции.

Склопување на кабли и заштитен слој: Јадрата на кабелот се цврсто исполнети со материјали што поседуваат својства на отпорност на пламен и огноотпорни, а заштитниот слој е составен од соодветна лента за заштитување на пламен и огноотпорна лента завиткана наоколу.

Метална обвивка од бакар: Се произведува со употреба на технологија за заварување со аргон со бакарни ленти и брановидни.

Слој на обвивка: Изработен е од полиолефински материјал за обвивка без халоген, со малку чад и отпорен на пламен. Општо земено, тоа е портокалова или мандарина, но црната може да се избере според барањата.

структурен дијаграм

Rttz Fire Retardant Corrugated Copper Cable

Параметар на перформанси

Номиналниот напон на брановиден бакарен кабел RTTZ отпорен на оган е 0,6/1 kV. Тестниот напон е поставен на 3,5 kV, а напонот континуирано се применува 5 минути без да дојде до дефект во овој период. Максималната дозволена долгорочна работна температура на кабелскиот проводник е 90℃.

При поставување на кабли, температурата на околината не треба да биде пониска од 0℃. Минималниот радиус на свиткување е 12 пати поголем од надворешниот дијаметар на кабелот. Минералниот изолационен слој е внимателно изработен со користење на повеќе слоеви огноотпорна мика лента.

На 20ºC, отпорот на проводникот мора строго да се усогласи со наведените стандарди за ковани бакарни проводници тип 1 или тип 2 во GB/T 3956 и IEC 60228. При амбиентална температура, отпорот на изолација на кабелот не треба да биде помал од 100 MΩ·km.

Во однос на тестирањето на отпорност на пожар, тој целосно ги исполнува стандардните барања на GB/T 34926. Специфичниот метод на тестирање е како што следува:

Прво, спроведете C, W, Z тестови во согласност со стандардот BS 6387;

Второ, тестот треба да се спроведе во согласност со одредбите на БС 8491;

Трето, спроведете тест за отпорност на пожар според GB/T 19216.21, со контролирана температура на 950~1000℃, времетраење на изложеност на пожар од 180 минути и период на ладење од 15 минути. Во текот на овој период, кабелот не смее да покажува кратки споеви или отворени кола.

Метод на претставување на производот

Код на производот

Брановидни бакарни обвивки кабел со минерална изолација………R

Полиолефинска надворешна обвивка……………Y

Бакарен проводник .......................... Т

Без халогени и со малку чад …………………WD (опционално)

Бакарна обвивка .......................... Т

Ограничувања на пламен A/B/C... ZA/B/C

Мика лента .....................................................................................З

Номинален напон ……………………0,6/1

Спецификации за кабли

броење на јадрото	1	2	3	4	5	3+1, 3+2	4+1
пресек mm²	25-630	1,5-300	1,5-240	1,5-185	1,5-150	4-185	4 до 150

Мерки на претпазливост за кабли

Инсталација

Начин на поставување: Може да се постави во тунели, кабелски ровови, фиоки, корита и шахти, поддржувајќи и отворено и скриено поставување. За едножилни кабли, забрането е да се користат магнетни спроводливи материјали (како железна жица) за фиксација за да се избегне губење на вртложни струи.

Виткање и распон: Контролирајте го радиусот на свиткување според спецификациите на производителот. Референца за хоризонтален распон на закачалката: За надворешни дијаметри ≤20mm, распонот е 400mm; за оние >20мм, распонот е 800мм. За вертикален потпорен распон: за надворешни дијаметри ≤20mm, распонот е 1500mm; за оние >20мм, распонот е 1000мм.

Одмотување и фиксирање: одмотувајте го кабелот според насоката означена на макарата за да избегнете извртување; погледнете ги горенаведените барања за распонот за фиксирање во фиоката за кабел.

Терминал и конектор

Изработка на терминал: Отстранете приближно 300 mm изолација од крајниот проводник, стегнете го жичниот нос и користете мегоомметар за да ја тестирате отпорноста на изолацијата помеѓу бакарната обвивка и проводникот, како и помеѓу проводниците. Откако ќе се уверите дека отпорот на изолацијата е задоволителен, нанесете термички набивачки ракав за запечатување.

Средни конектори: Претпочитано е да се користат готови конектори со оценка за отпорност на пожар во согласност со онаа на телото на кабелот. За време на инсталацијата на лице место, неопходно е да се обезбеди запечатување и изолација за да се намалат точките на дефект.

Работење и одржување

Контрола на температурата: При нормална работа, температурата на проводникот не треба да надминува 90℃. Кога проводникот не е допирлив и не доаѓа во контакт со запаливи материјали, температурата на обвивката може да се подигне на 105℃.

Тестирање на изолација: редовно користете мегер за да ја тестирате отпорноста на изолацијата за да се осигурате дека нема влага или оштетување; бакарната обвивка треба да биде сигурно заземјена за да се обезбеди безбедност.

Спречување и заштита од губење: Избегнувајте гребење на обвивката со остри предмети и додајте заштитни чаури кога поминувате низ ѕидови/подни плочи за да спречите механичко оштетување.
