BS 5467 Кабел за напојување

Купете BS 5467 кабел за напојување од фабриката Tianjin Beida, можеме да понудиме директни фабрички цени. Овој тип на кабел е во согласност со британските стандарди и може да се користи за напојување и контролни линии. Заштитен е со оклоп од челична жица и може да издржи одредени сили на истегнување и притисок. Може да се користи во згради или да се закопа директно под земја.

Испрати барање

Опис на производот

Овој стандарден кабел за напојување BS 5467 е добро дизајниран и целосно функционален, погоден и за напојување и за контролни линии, обезбедувајќи стабилно и сигурно решение за пренос на енергија за различни индустриски и цивилни апликации. Неговиот уникатен оклоп од челична жица е главен белег. Овој дизајн не само што ја подобрува механичката цврстина на кабелот, овозможувајќи му да издржи сили на истегнување и притисок и ефективно да се спротивстави на надворешните физички оштетувања, туку и значително ја подобрува неговата издржливост и работниот век, одржувајќи стабилна работа дури и во сурови средини.

Кабелот за напојување BS 5467 на Tianjin Beida, исто така, може да се пофали со одлична еколошка приспособливост. Без разлика дали станува збор за внатрешни жици во високи згради или сложени подземни проекти, овој кабел лесно се справува со сето тоа. Внатре во зградите, беспрекорно се интегрира во различни стилови на декор, нудејќи и естетика и практичност; додека кога е закопан под земја, неговата супериорна отпорност на корозија и водоотпорност осигурува дека кабелот останува незасегнат од факторите на животната средина при долгорочно закопување, обезбедувајќи континуиран и стабилен пренос на енергија.

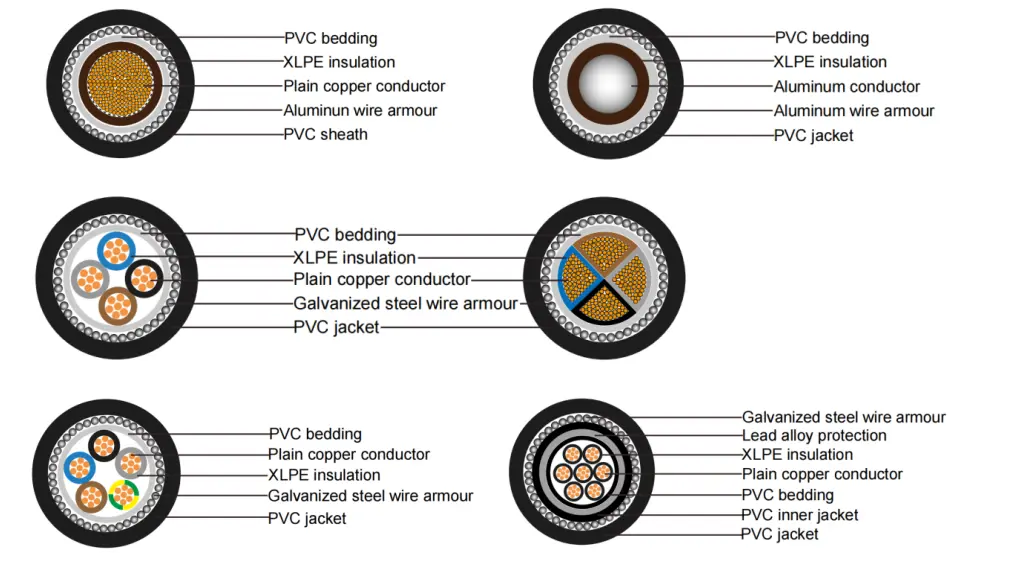

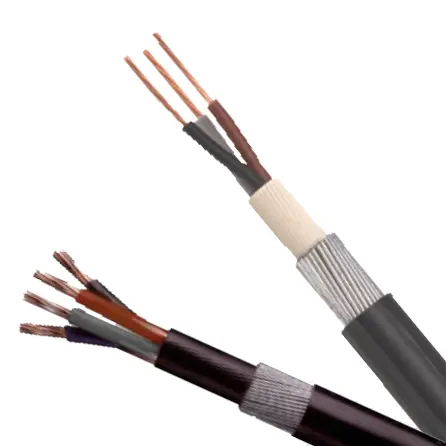

Структура на производот

Bs 5467 Power Cable

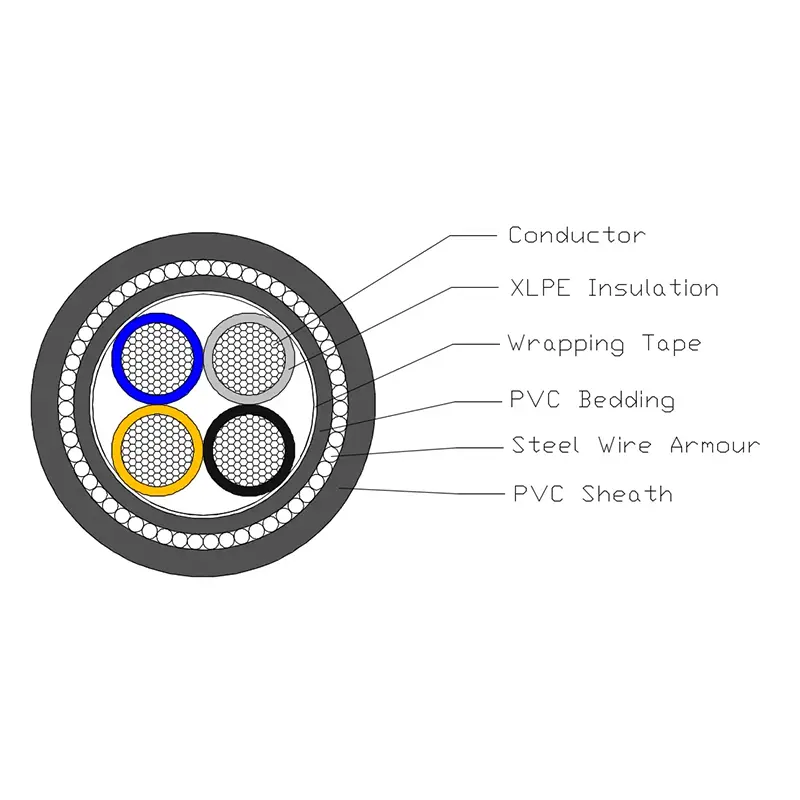

SWA кабелот за напојување со ПВЦ изолација XLPE е составен од бакарен проводник T1R, изолација XLPE, ПВЦ постелнина, челични оклопи и ПВЦ обвивка.

Проводник: Цврст бакарен или алуминиумски проводник, кружен или обликуван, класа 2 до BS EN 60228.

Изолација: XLPE тип GP8 според BS 7655-1.3

Боја на јадрото: 1 јадро: роден или сино

2 јадра: роден, сина

3 јадра: роден, црна, сива

4 јадра: сина, родена, црна, сива

5 јадра: зелена/жолта, сина, родена, црна, сива

Над 5 јадра: бели јадра со црн број

Постелнина: Постелнината треба да биде екструдиран полимерен материјал во согласност со работната температура на кабелот.

Оклоп од челични жици: Едножилен кабел: оклоп од алуминиумска жица

Кабел со повеќе јадра: оклоп од челична жица

Надворешна обвивка: Обвивката треба да биде екструдиран ПВЦ материјал според типот 9 наведен во БС 7655-4.2.

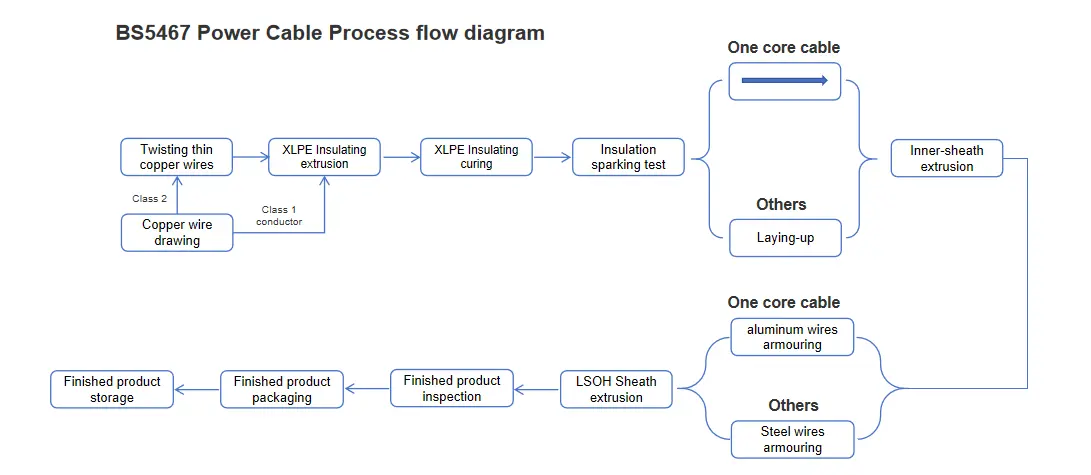

Дијаграм за проток на процесот

Bs 5467 Power Cable

Параметар на перформанси

BS 5467 Power Cable поседува јасно дефинирани електрични и физички параметри за изведба. Неговиот номинален напон е поставен на две нивоа: 600 kV и 1000 kV, задоволувајќи ги барањата за напон во различни сценарија. Во тестирањето на електричната безбедност, производот издржа тест напон од 3,5 kV 5 минути без никаков дефект, што целосно ја демонстрира веродостојноста на неговите перформанси за електрична изолација. Што се однесува до температурната приспособливост, овој производ има широк опсег на работна температура и може да работи стабилно во средини од 0℃ до +90℃. Во меѓувреме, неговата температура на краток спој може да достигне +250℃, покажувајќи одлична отпорност на висока температура. Понатаму, овој производ поседува извонредна флексибилност, со минимален радиус на свиткување од 12 пати поголем од неговиот надворешен дијаметар, што ја олеснува инсталацијата и ожичувањето во различни сложени средини. Во однос на отпорноста на пламен, овој производ го исполнува стандардот BS EN 60332-1-2 за отпорност на пламен, што ефикасно го намалува ризикот од пожар.

Тест на кабел

Рутински тестови за кабли

Тест за отпорност на проводникот DC: Спроведете го тестот за отпорност на DC на проводникот на 20ºC. Измерената вредност на отпорот на DC на проводникот мора строго да одговара на релевантните барања од Дел 2 од стандардот BS EN 60228.

Тест за напон на електричен кабел: Нанесете напон од 3500V на кабелот 5 минути. За време на овој процес, кабелот не треба да доживее никаков дефект.

Тестови за земање примероци

Проверка на конструкцијата на проводникот: Конструкцијата на проводникот мора целосно да одговара на техничките барања наведени во BS EN 60228.

Димензионална проверка: Димензиите на изолацијата на кабелот, внатрешната обвивка, оклопот и обвивката на кабелот мора да ги исполнуваат специфичните барања во Табела 3 од BS 5467.

Тест за согорување на еден кабел: Резултатите од тестот за горење со еден кабел мора да се усогласат со барањата на BS EN 60332-1-2.

Тестирање на типови

Изведба на изолација: Изведбата на изолација на кабелот треба да ги исполнува барањата наведени во BS 7655-1-3.

Изведба на внатрешната облога: Изведбата на внатрешната облога треба да биде во согласност со релевантните барања од клаузула 9.2 од BS 5467.

Перформанси на обвивката: Изведбата на обвивката треба да ги исполнува барањата наведени во BS 7655-4-2.

Тестирање на компатибилност: Резултатите од тестот за компатибилност треба да се усогласат со барањата од Анекс В од БС 5467.

Тест за собирање на изолацијата: Тестот за собирање на изолацијата треба да одговара на барањата од клаузула 18.3 од BS 5467, а методот на испитување треба да се изведува според BS EN 60811-502.

Тест за собирање на обвивката: Тестот за собирање на обвивката треба да одговара на барањата од клаузула 18.6 од BS 5467.

Тест за отпорност на кинење на обвивката: Тестот за отпорност на кинење на обвивката треба да ги исполнува барањата од Анекс Г од БС 5467.

Големина на структурата

Максимален отпор на проводник и оклоп
за Едножилен кабел на 20 ℃
Тип	Максимален отпор на 20 ℃
Номинална површина на пресек на проводник	Диригент		Оклоп од алуминиумска жица
Номинална површина на пресек на проводник	Бакар	Алуминиум	Кабли со заглавен бакарен проводник	Кабли со заглавен алуминиумски проводник
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимален отпор на проводник и оклоп
за кабел од 2 до 5 јадра на 20 ℃
Тип	Максимален отпор на 20 ℃
Номинална површина на пресек на проводник	Диригент		Оклоп од челична жица
	Бакар	Алуминиум	Кабли со заглавен бакарен проводник
	Бакар	Алуминиум	2 јадра	3 јадра	4 јадра	5 јадра
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Носечки капацитет во ампери (А)

Кабел за напојување со номинален напон 0,6/1kV XLPE изолација
носивост во ампери (А)
Амбиентална температура: во воздухот: 40℃, на земја: 25℃
Температура на проводникот: 90℃
Коефициент на топлинска отпорност на почвата: 1,0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Број на јадро	Едно јадро				Повеќе јадра
Површина на пресек, mm²	Во воздухот		Во земјата		Во воздухот		Во земјата
Површина на пресек, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забелешка: Оклопот на едножилните кабли е направен од немагнетни материјали.
