BS 6346 Кабел за напојување

Tianjin Beida е производител и снабдувач на кабел за напојување во Кина BS 6346. Овој вид на кабел може да се користи за напојување и контролни линии во нисконапонски системи. Кабелот е изолиран и обложен со ПВЦ и е заштитен со оклоп од челична жица. Кабелот може да издржи напнатост и притисок. Може да се инсталира во згради или да се закопа директно под земја.

Испрати барање

Опис на производот

Како професионален производител, кабелот за напојување BS 6346 на Beida усвојува напредни материјали за изолација и обвивка од PVC, со дизајн на оклоп од челична жица, кој може ефективно да се спротивстави на надворешната напнатост и притисок за да обезбеди долгорочна стабилна работа на кабелот. Каблите за напојување BS 6346 нудат високо ниво на безбедност и стабилност, без разлика дали се инсталирани во згради или закопани директно под земја. Неговиот бакарен проводник, ПВЦ перничето и дизајнот на оклопот од челична жица му овозможуваат на кабелот да издржи физички притисок во сложени средини, да обезбеди нормално функционирање на електроенергетските системи и да го реши проблемот што традиционалните енергетски кабли лесно се оштетуваат во сурови средини.

Структура на производот

Bs 6346 Power Cable

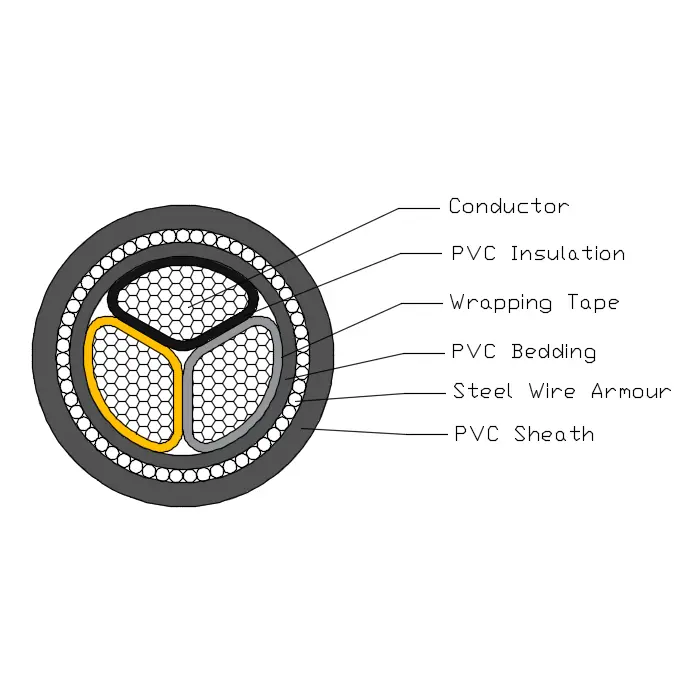

BS 6346 Power Cable е составен од T1R бакарен проводник, PVC изолација, PVC постелнина, челични оклопи и PVC обвивка.

Проводник: Цврст бакарен или алуминиумски проводник, кружен или обликуван, класа 2 до BS EN 60228.

Изолација: ПВЦ тип GP8 според BS 7655-1.3

Боја на јадрото: 1 јадро: роден или сино

2 јадра: роден, сина

3 јадра: роден, црна, сива

4 јадра: сина, родена, црна, сива

5 јадра: зелена/жолта, сина, родена, црна, сива

Над 5 јадра: бели јадра со црн број

Постелнина: Постелнината треба да биде екструдиран LSOH полимерен материјал во согласност со работната температура на кабелот.

Оклоп од челични жици: Едножилен кабел: оклоп од алуминиумска жица

Кабел со повеќе јадра: оклоп од челична жица

Надворешна обвивка: Обвивката треба да биде екструдиран ПВЦ тип ТМ1 материјал наведен во БС 7655.

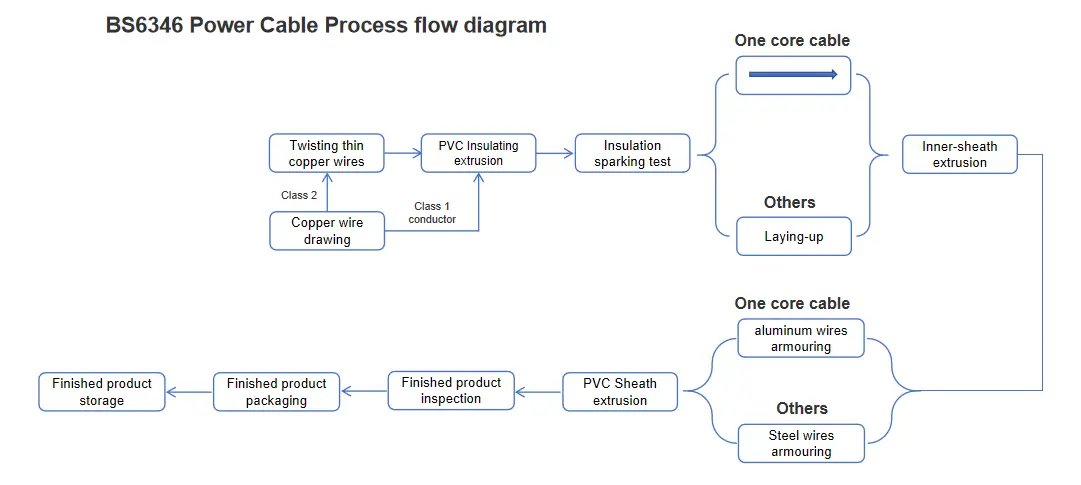

Дијаграм за проток на процесот

Bs 6346 Power Cable

Параметар на перформанси

Номинален напон: 600/1000 kV

Тест напон: 3,5 kV за 5 минути не се случи дефект

Работна температура: 0º C до +60 ºC

Температура на краток спој: +160 ºC

Минимален радиус на свиткување: 12* OD;

Пламен отпор: BS EN 60332-1-2

опрема за производство и инспекција

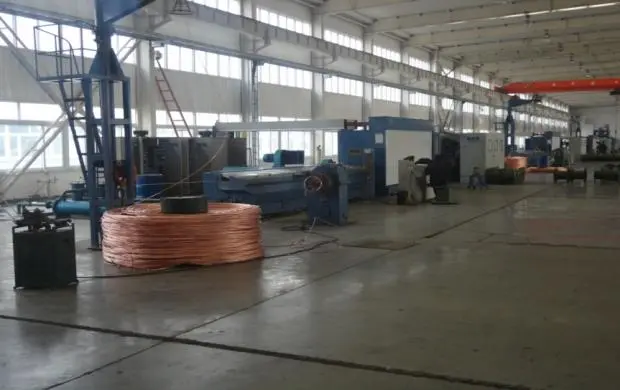

машина за цртање

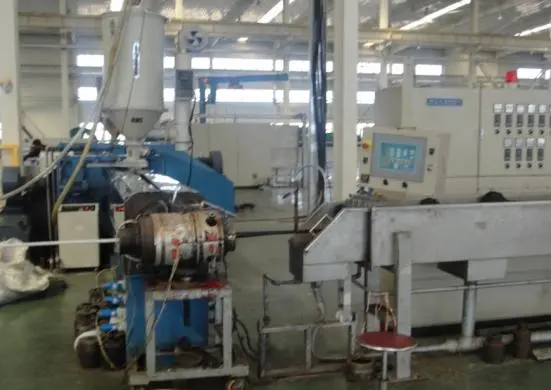

изолациски екструдер

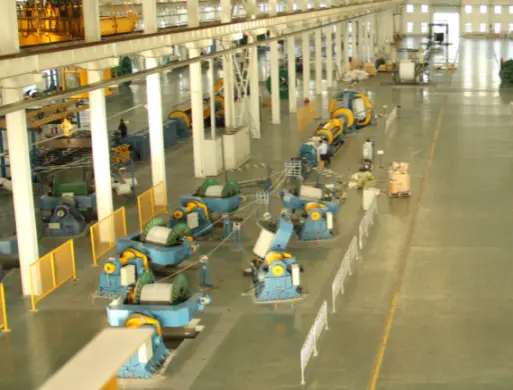

кабел-форматор

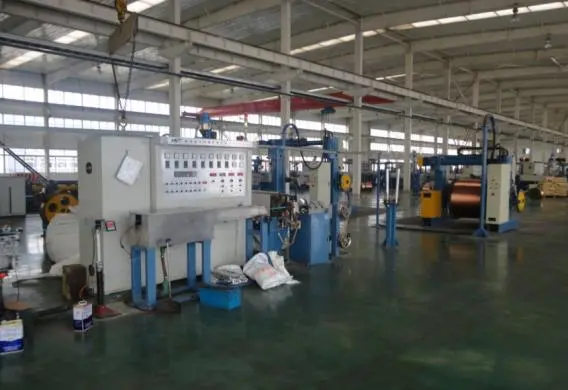

екструдер на обвивка

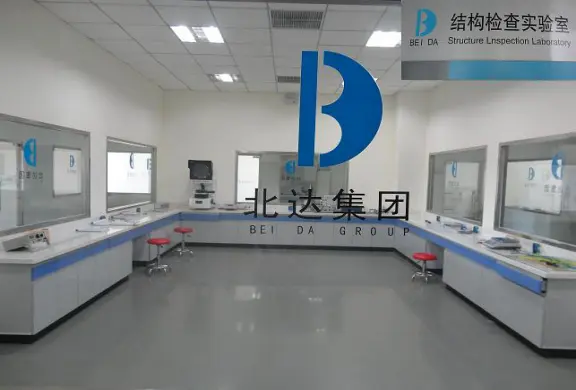

лабораторија за структурни и електрични перформанси

комора за стареење со топлина

Носечки капацитет во ампери (А)

Номинален напон 0,6/1kV ПВЦ изолација за напојувачки кабел капацитет на струја во ампери (A) Температура на околината: во воздух: 40℃, во земја: 25℃ Температура на проводникот: 70℃ Коефициент на топлинска отпорност на почва: 1.0k·m/W
Номинален напон 0,6/1kV ПВЦ изолација за напојувачки кабел капацитет на струја во ампери (A) Температура на околината: во воздух: 40℃, во земја: 25℃ Температура на проводникот: 70℃ Коефициент на топлинска отпорност на почва: 1.0k·m/W
Тип	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Број на јадро	Едно јадро				Повеќе јадра
Површина на пресек, mm²	Во воздухот		Во земјата		Во воздухот		Во земјата
Површина на пресек, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Забелешка: Оклопот на едножилните кабли е направен од немагнетни материјали.
