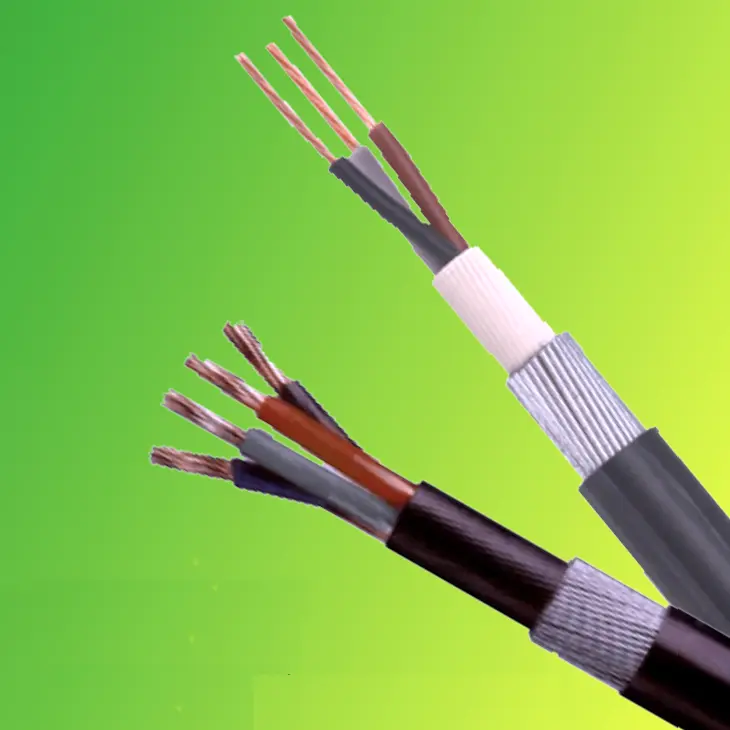

BS 6724 Кабел за напојување

За да добиете фабрички директни цени на BS 6724 Power Cable, можете да изберете Beida како ваш снабдувач. Овој тип на кабел е во согласност со британските стандарди и може да се користи за напојување и контролни линии. Кабелот е заштитен со обвивка без халогени и со малку чад. Во случај на пожар, овој кабел произведува многу малку чад, а чадот е нетоксичен. Погоден е за употреба во густо населени области и може да се инсталира во згради или да се закопа директно под земја.

Испрати барање

Опис на производот

Beida е професионален снабдувач на кабли и жици во Кина. Во однос на структурата на производот, нашиот кабел за напојување BS 6724 користи вкрстено полиетиленска (XLPE) изолација и полиолефинска обвивка без халоген, со малку чад, во комбинација со оклоп од галванизирана челична жица, формирајќи повеќеслоен систем за заштита. Обвивката без халогени и со малку чад има значителни безбедносни предности; кога е изложен на оган, не само што испушта екстремно мали количини чад, намалувајќи го влијанието на чадот врз преносот на амбиенталната светлина и обезбедувајќи видливост за бегство, туку произведува и нетоксичен и некорозивен чад, спречувајќи секундарни повреди и целосно задоволување на безбедносните потреби на густо населените области.

Каблите се достапни во различни спецификации, од едножилни до 48-јадрени. Проводниците се изработени од висококвалитетен бакар, нудејќи одлична спроводливост. Изолациониот слој може да се пофали со висока цврстина на изолација и помина низ тестирање на отпорен напон за да се обезбеди безбедно работење. Без разлика дали се работи за пренос на електрична енергија во индустриски постројки, жици во високи згради или за дистрибуција на електрична енергија во подземни цевководи, каблите за напојување Tianjin Beida BS 5467 обезбедуваат сигурни решенија, градејќи цврста безбедносна бариера за пренос на енергија со професионален квалитет.

Структура на производот

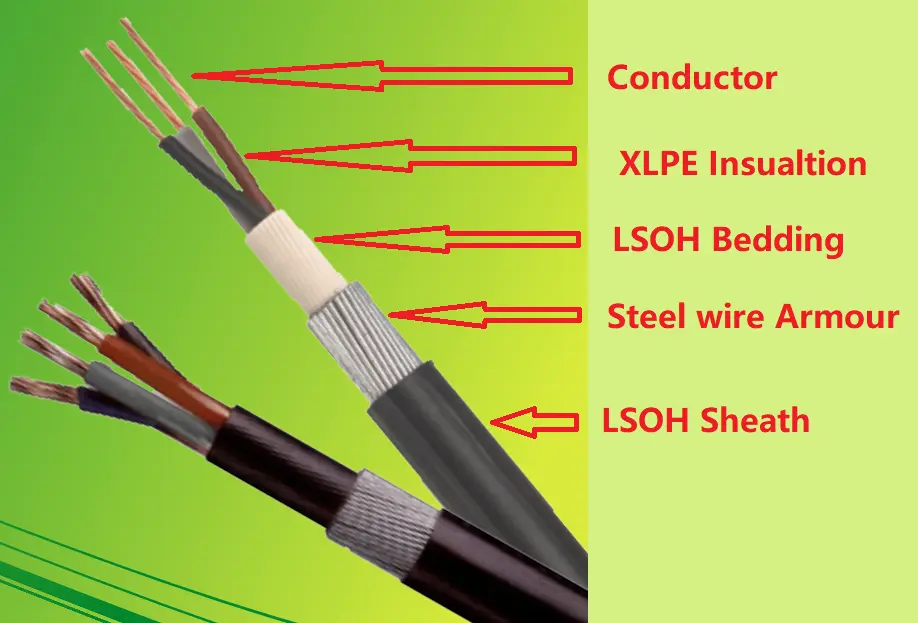

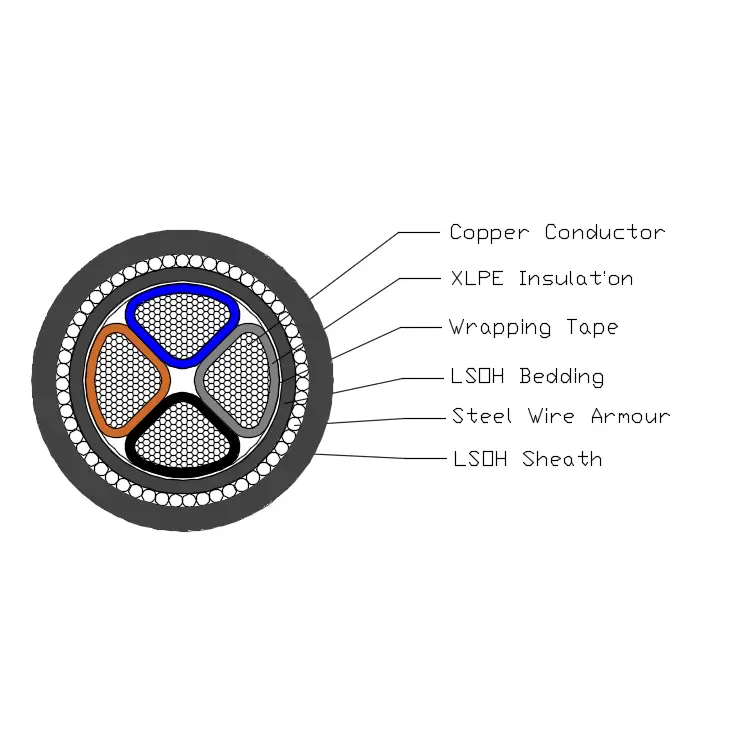

Кабелот за напојување BS 6724 е составен од T1R бакарен проводник, изолација XLPE, постелнина од PVC, оклоп од челични бранови и LSOH обвивка.

Проводник: Цврст бакарен или алуминиумски проводник, кружен или обликуван, класа 2 до BS EN 60228.

Изолација: XLPE тип GP8 според BS 7655-1.3

Боја на јадрото: 1 јадро: роден или сино

2 јадра: роден, сина

3 јадра: роден, црна, сива

4 јадра: сина, родена, црна, сива

5 јадра: зелена/жолта, сина, родена, црна, сива

Над 5 јадра: бели јадра со црн број

Постелнина: Постелнината треба да биде екструдиран LSOH полимерен материјал во согласност со работната температура на кабелот.

Оклоп од челични жици: Едножилен кабел: оклоп од алуминиумска жица

Кабел со повеќе јадра: оклоп од челична жица

Надворешна обвивка: Обвивката треба да биде екструдиран LSOH материјал наведен во BS 7655-6.1.

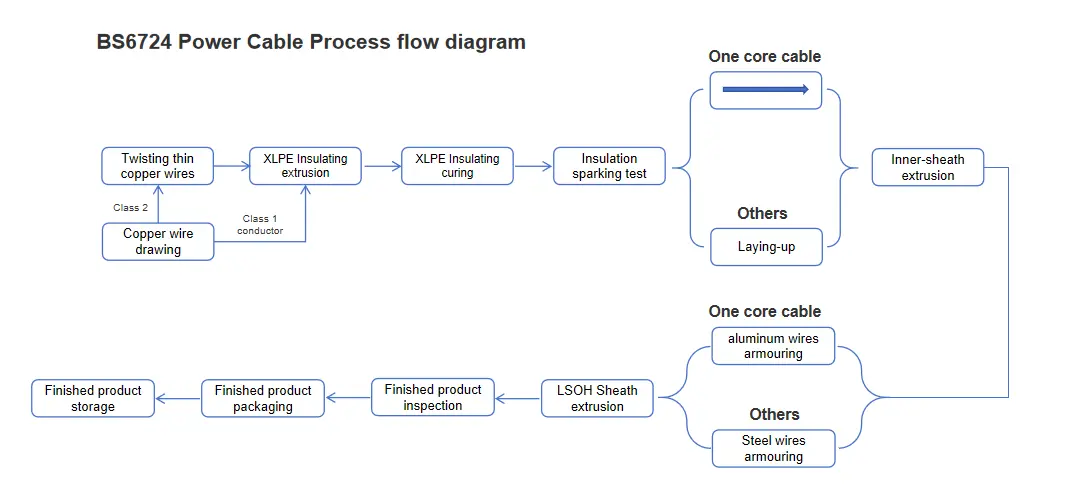

Дијаграм за проток на процесот

Параметар на перформанси

Кабелот за напојување BS 6724 има номинален напон од 600/1000 kV, што лесно ги ублажува високонапонските работни барања на возилата. Издржа ригорозен 5-минутен стрес тест со напон од 3,5 kV без никаков дефект, демонстрирајќи стабилни и сигурни перформанси на изолацијата.

Производот има широк опсег на работна температура, од 0℃ до +90℃. Дури и во средини со екстремни високи температури, може да издржи температури до +250℃ при услови на краток спој, што го прави погоден за различни VGA апликации.

Тој е исклучително флексибилен, со минимален радиус на свиткување од 12 пати поголем од неговиот надворешен дијаметар, што овозможува флексибилно и лесно поврзување со жици, без оглед на просторот за инсталација. Понатаму, неговото ниво на емисија на светлина ги задоволува стандардите BS EN 60332-1-2, неговите перформанси без халогени се сертифицирани со IEC 60754 и EN 50267, а неговата густина на чад ги задоволува барањата IEC 61034 и EN 50268, максимизирајќи ја безбедноста и еколошките стандарди.

Големина на структурата

Максимален отпор на проводник и оклоп
за Едножилен кабел на 20 ℃
Тип	Максимален отпор на 20 ℃
Номинална површина на пресек на проводник	Диригент		Оклоп од алуминиумска жица
Номинална површина на пресек на проводник	Бакар	Алуминиум	Кабли со заглавен бакарен проводник	Кабли со заглавен алуминиумски проводник
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимален отпор на проводник и оклоп
за кабел од 2 до 5 јадра на 20 ℃
Тип	Максимален отпор на 20 ℃
Номинална површина на пресек на проводник	Диригент		Оклоп од челична жица
	Бакар	Алуминиум	Кабли со заглавен бакарен проводник
	Бакар	Алуминиум	2 јадра	3 јадра	4 јадра	5 јадра
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Носечки капацитет во ампери (А)

Кабел за напојување со номинален напон 0,6/1kV XLPE изолација
носивост во ампери (А)
Амбиентална температура: во воздухот: 40℃, на земја: 25℃
Температура на проводникот: 90℃
Коефициент на топлинска отпорност на почвата: 1,0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Број на јадро	Едно јадро				Повеќе јадра
Површина на пресек, mm²	Во воздухот		Во земјата		Во воздухот		Во земјата
Површина на пресек, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забелешка: Оклопот на едножилните кабли е направен од немагнетни материјали.
