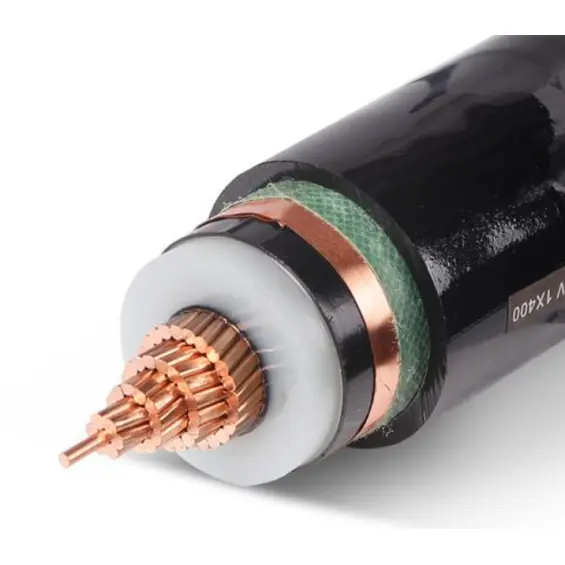

XLPE изолиран ПВЦ обложен неоклопен MV кабел

Од своето основање во 1989 година, Beida Group стана производител на репер во областа на енергетските кабли во Кина врз основа на долгогодишната акумулација на индустријата и одличната технологија. Како компанија со длабоки способности за истражување и развој и богато искуство во индустријата, нашите XLPE изолирани ПВЦ обложени неоклопни MV кабли се широко користени во урбаните електрични мрежи, индустриските и рударските претпријатија и високите згради за нивната висока стабилност и висока ефикасност. Со строг систем за контрола на квалитетот и долгорочна соработка со Универзитетот Цингхуа, Универзитетот Нанкаи и други авторитативни единици, нашите производи се високо препознаени од пазарот, обезбедувајќи им на клиентите безбедни и сигурни решенија за пренос на енергија.

Испрати барање

Опис на производот

Tianjin Beida е производител и снабдувач на кинески XLPE изолиран ПВЦ обложен неоклопен MV кабел. Овие кабли се широко користени во електроенергетските системи. Служи како „енергетска артерија“ на урбаните електроенергетски мрежи, индустриски и рударски претпријатија и високи згради и може да пренесува високонапонска електрична енергија од 10,35 kV од трафостаници до различни енергетски терминали.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Избор на среднонапонски кабли

1. Изберете според нивото на напон, најчесто користеното ниво на кабел е 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Изберете според моќноста на опремата или пренесената струја, пресметајте ја струјата што треба да ја користи опремата според моќноста на опремата и потоа изберете според табелата за јачина на кабелот. Покрај тоа, неопходно е да се пресмета падот на напонот на кабелот користејќи ја должината на кабелот, а падот на напонот не може да надмине 5%.

Тип на кабел	Структурни карактеристики	Апликативни сценарија	Табу сцена
XLPE изолиран ПВЦ обложен на оклопен MV кабел	Неоклопен, лесен и флексибилен	Внатре, тунел, кабелски ров, поставување на цевки	Не може да издржи големи механички сили, не треба да се закопа директно во камената област
XLPE изолиран ПВЦ плашт STA MV кабел	оклоп од челична лента	Области со силна отпорност на компресија, закопани директно под земја и подложни на механички оштетувања	Не е погоден за вертикално поставување со голем пад (лесно се лизга)
SWA MV кабел со PVC плашт XLPE изолиран	Оклоп од фина челична жица, висока цврстина на истегнување	Ситуации со голем пад (на пр. шахти), мини, под вода	Висока цена, генерално поставена на земја без овој модел
LSZH MV CALBES	Без халогени, слаб чад, отпорен на пламен	Високи згради, метро, болници и други места со високи барања за заштита од пожари	-

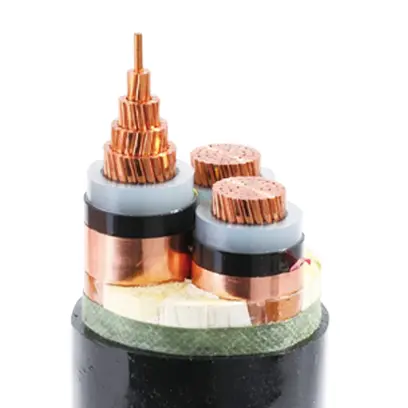

Структура на производот

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

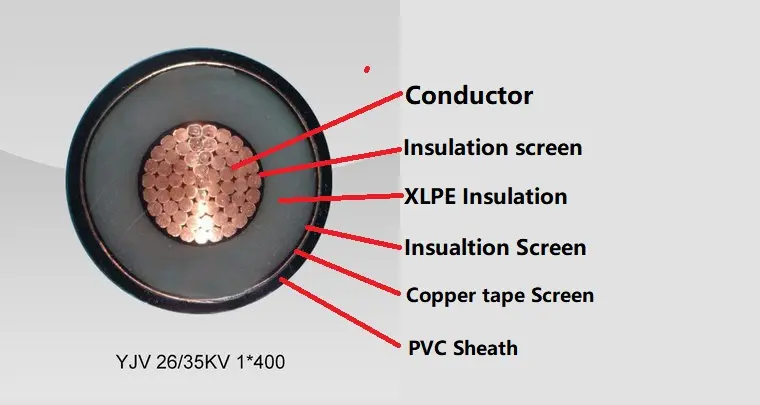

XLPE изолиран ПВЦ обложен неоклопен MV кабел е составен од T1R бакарен проводник, изолација XLPE, ПВЦ лента за завиткување Оклоп со челична лента и ПВЦ обвивка.

Проводник: бакарен или алуминиумски проводник, кружен или во облик, класа 2 до IEC 60228

и GB/T 3956-2008.

Изолација: XLPE изолирана ，Дебелината на изолацијата, материјалните својства треба да бидат според IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Заштитник на проводникот: Заштитниот штит треба да биде составен од екструдиран полупроводен неметален материјал, а екструдираниот полупроводен материјал треба да биде тесно врзан со изолација.

Изолациски штит: Изолациониот штит треба да се состои од неметален полупроводен слој и метален слој. Секое изолирано жичено јадро треба директно да се истиснува со неметален полупроводен слој цврсто комбиниран со изолирано жичано јадро или што може да се лупи. Потоа, металниот заштитниот слој треба да се преклопи надвор од неметалниот полупроводен слој и да се исполнат барањата од IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Надворешна обвивка: ПВЦ обвивка Дебелината на обвивката, материјалните својства треба да бидат според IEC 60502.2 и GB/T 12706.

Кабел отпорен на пламен: Треба да се користи ПВЦ материјал за надворешна обвивка отпорен на пламен. Оценките за отпорни на пламен може да се класифицираат во три категории: Група A, B и C.

Параметар на перформанси

Номинален напон: 3,6/6 kV до 18/30 kV; 26/35 kV

Тест напон: Тестниот напон на фреквенцијата на моќност треба да биде 3,5U0, а тестот треба да се спроведе 5 минути без дефект.

Номинален напон U0/U	Максимален напон Ум	Тест напон KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Максимална работна температура на проводникот: 90 ºC

Температура на краток спој: +250 ºC

Дебелина на изолација:

Номинален напон U0/U	дебелина на изолација:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Сеопфатен тест за кабли, гаранција за квалитет без грижа!

При рутински тест, отпорот на DC на проводникот, наизменичниот напон и делумното празнење се строго во согласност со националните стандарди и стандардите на IEC за да се обезбедат одлични перформанси. Во тестот за земање примероци, структурата на проводникот, големината на изолационата обвивка и термичкото издолжување се на ниво на стандард, а квалитетот е сигурен. Тестот на типот е посеопфатен, ги опфаќа механичките и физичките својства на изолационата обвивка, електричните својства и тестовите за отпорност на пламен единечни и пакети, сите во согласност со стандардите GB/T и IEC, за вашата безбедносна придружба на кабли!

Услови за инсталација на производот:

Неоклопен MV кабел со ПВЦ изолација XLPE, температурата на околината за инсталација не треба да биде пониска од 0º.

Минимален радиус на свиткување на кабелот при инсталацијата

Проект	Едножилен кабел		Кабел со повеќе јадра
Проект	Неоклопен	Оклопни	Неоклопен	Оклопни
Минимален радиус на свиткување на кабелот при инсталацијата	20D	15D	15D	12D
Минимален радиус на свиткување на кабли во близина на приклучните кутии и завршетоци	15D	12D	12D	10D
Забелешка: D е надворешниот дијаметар на кабелот

Купете сега за побезбеден, поефикасен пренос на енергија

Изборот на вкрстено полиетиленски изолиран неоклопен кабел за напојување со ПВЦ не е само заложба за висок квалитет, туку и гаранција за долгорочна стабилна работа. Издржливоста, ниските трошоци за одржување и високата преносна ефикасност на овој кабел можат да донесат значителни заштеди на трошоците за претпријатијата и значително да ја подобрат севкупната ефикасност на електроенергетскиот систем. Долготрајната употреба на кабелот може во голема мера да ги намали трошоците за одржување и замена предизвикани од прекин на електричната енергија, со што се обезбедува повисок поврат на инвестицијата за претпријатијата.
