XLPE изолиран ПВЦ плашт STA MV кабел

Овој XLPE изолиран ПВЦ STA MV кабел со обвивка, понуден од професионалниот добавувач, Beida, користи вкрстено поврзан полиетилен (XLPE) како изолационен материјал, кој има одлични електрични својства, отпорност на топлина и отпорност на стареење. Во комбинација со надворешна обвивка од поливинил хлорид (ПВЦ), дополнително ја подобрува заштитата од влага, хемиска корозија и физичка абразија. Оклопниот слој од челична лента му обезбедува на кабелот висока отпорност на компресија и удар, овозможувајќи му да се прилагоди на различни средини за поставување, како што се директно закопување, тунели и цевководи. Посебно е погоден за методи на инсталација кои не бараат дополнителна заштита на каналот и може директно да се закопаат под земја.

Во однос на напонските нивоа, производите покриваат повеќе најчесто користени спецификации како што се 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV и 26/35KV, кои можат да ги задоволат потребите на различни сцени за пренос и дистрибуција на електрична енергија со среден напон. Дизајнот на структурата на кабелот е ригорозен, е во согласност со релевантните национални стандарди и има добра долгорочна оперативна стабилност и безбедносна маржа.

Апликации:

Вкрстените полиетиленски изолирани, ПВЦ обложени, оклопни кабли за напојување со челична лента првенствено се користат во урбана дистрибуција на електрична енергија, рурални електрични мрежи, рударска енергија и железнички транзитни системи поради нивната заштита од челична лента. Тие се користат за поврзување на опрема како што се трафостаници, дистрибутивни кабинети, трансформатори и генератори. Овој тип на кабел е погоден за пренос на енергија во дистрибутивни мрежи или индустриски инсталации. Може да се закопа директно под земја или да се инсталира во ровови за кабли или кабли. Кабелот може да издржи одреден притисок, но не и сила на истегнување.

Структура на производот

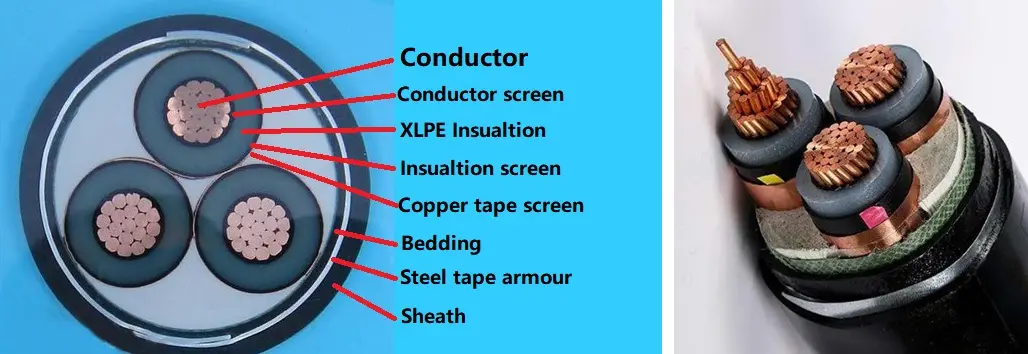

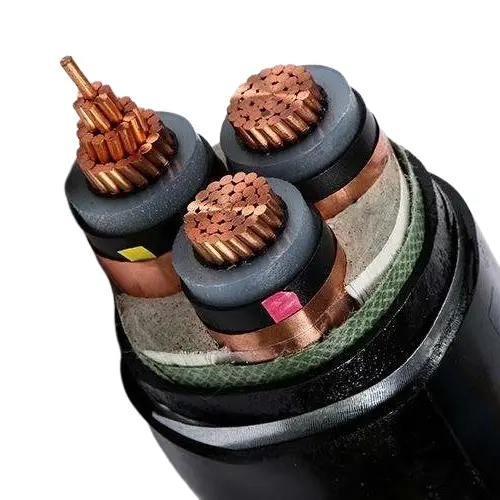

XLPE изолиран ПВЦ STA MV кабел со обвивка е составен од T1R бакарен проводник, изолација XLPE, ПВЦ лента за завиткување Оклоп со челична лента и ПВЦ обвивка.

Проводник: бакарен или алуминиумски проводник, кружен или во облик, класа 2 до IEC 60228

и GB/T 3956-2008.

Изолација: Вкрстена полиетиленска изолација, Дебелина на изолацијата, својствата на материјалот ќе бидат според IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Заштита на спроводникот: Заштитата на проводникот треба да биде изработена од екструдиран полупроводен неметален материјал, а екструдираниот полупроводен материјал треба да биде цврсто врзан за изолацијата.

Заштита од изолација: Изолациониот штит треба да биде составен од комбинација од неметален полупроводен слој и метален слој. Неметален полупроводен слој кој е цврсто врзан за изолационото јадро или може да се олупи треба директно да се истисне на секое изолирано јадро. Потоа, метален заштитен слој треба да се завитка околу неметалниот полупроводен слој. Треба да биде во согласност со одредбите на IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Внатрешни облоги: Внатрешните облоги треба да се екструдираат. Материјалите треба да бидат соодветни за работната температура на кабелот и компатибилни со изолациониот материјал.

Оклоп со челична лента: Кај каблите со повеќе јадра, оклопот треба да се нанесе на внатрешна обвивка што одговара на двојна челична лента. Едножилните кабли за употреба на в.в. системите треба да се состојат од немагнетна челична лента.

Надворешна обвивка: ПВЦ обвивка, Дебелина на обвивката, својствата на материјалот ќе бидат според IEC 60502.2 и GB/T 12706.

Кабел отпорен на пламен: Треба да се користи ПВЦ материјал за надворешна обвивка отпорен на пламен. Оценките за отпорни на пламен може да се класифицираат во три категории: Група A, B и C.

Параметар на перформанси

Номинален напон: 3,6/6 kV до 18/30 kV; 26/35 kV

Тест напон: Тестниот напон на фреквенцијата на моќност треба да биде 3,5U0, а тестот треба да трае 5 минути без дефект.

Максимална работна температура на проводникот: 90 ºC

Температура на краток спој: +250 ºC

Дебелина на изолација:

Тест на кабел

Рутинските тестови на кабли вклучуваат: 1) Тест за отпорност на проводникот DC, кој бара отпорот на DC на 20ºC да одговара на барањата од GB/T 3956-2008 и IEC 60228; 2) Тест за наизменичен напон, континуиран на напон 3,5U0 5 минути, не треба да има дефект; 3) Тест за делумно празнење, спроведен според GB/T 3048.12, не треба да се генерира забележливо празнење кое надминува 10 pC на напон од 1,73U0, а чувствителноста на тестот треба да достигне 10 pC или повисока.

Тестовите за земање мостри главно вклучуваат: 1) Инспекција на структурата на спроводниците, која треба да биде во согласност со барањата од GB/T 3956-2008 и IEC 60228; 2) Структурните димензии на изолацијата, внатрешната обвивка, оклопот од челична лента и обвивката треба да ги исполнуваат барањата на IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; 3) Тест за термичко издолжување, кој ќе се изврши во согласност со GB/T 2951.21-2008 и Поглавје 9 од IEC 60811-2-1, а резултатите треба да се усогласат со соодветните стандарди.

Тестирањето на типот го опфаќа следново: механичките и физичките својства и електричните својства на изолацијата и обвивката мора да ги исполнуваат барањата на IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; тестот за горење со еден кабел треба да биде во согласност со одредбите од GB/T 19666-2019 и IEC 60332; тестот за заштитник на пламен во пакет треба исто така да ги исполнува барањата на GB/T 19666-2019 и IEC 60332.

Услови за инсталација на производот:

Амбиентална температура за време на инсталацијата на кабелот

За кабли за напојување со вкрстено поврзана етиленска изолација и ПВЦ обвивка, температурата на околината не треба да биде пониска од 0°C за време на инсталацијата.

Минимален радиус на свиткување за време на инсталацијата на кабелот

Пакување и испорака

Детали за пакување:

Тоа се одредува според количината и барањата што ги купувате. Може да се преговара.

Пристаниште: пристаниште Тијанџин

Испорака: по море, по воздушен пат, експрес.
