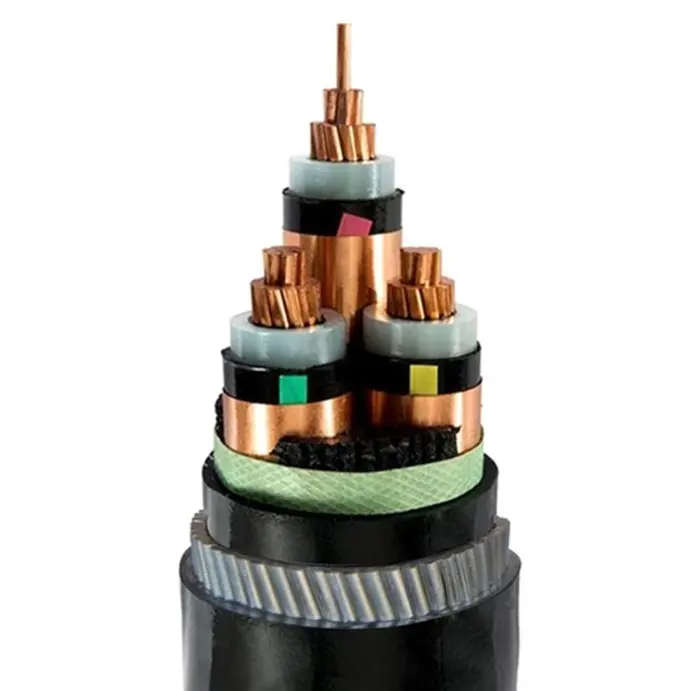

SWA MV кабел со PVC плашт XLPE изолиран

Можете да ја изберете Beida Group како ваш производител и добавувач на XLPE изолиран ПВЦ SWA MV кабел. Поради заштитата од оклоп од челична жица, кабелот ги поседува основните предности на силна цврстина на истегнување и добра отпорност на надворешни механички сили. Тие се погодни за сценарија кои бараат цврстина на истегнување, како што се високи висини на паѓање и вертикални инсталации. Овие кабли се применливи за пренос на енергија во преносни и дистрибутивни мрежи или индустриски инсталации.

Испрати барање

Опис на производот

Групацијата Beida има повеќе од 30 години искуство за да понуди XLPE изолиран PVC обложен SWA MV кабел, ние можеме да бидеме ваш производител и добавувач, нудејќи приспособени услуги.

Структура на производот

Xlpe Insulated Pvc Sheathed Swa Mv Cable

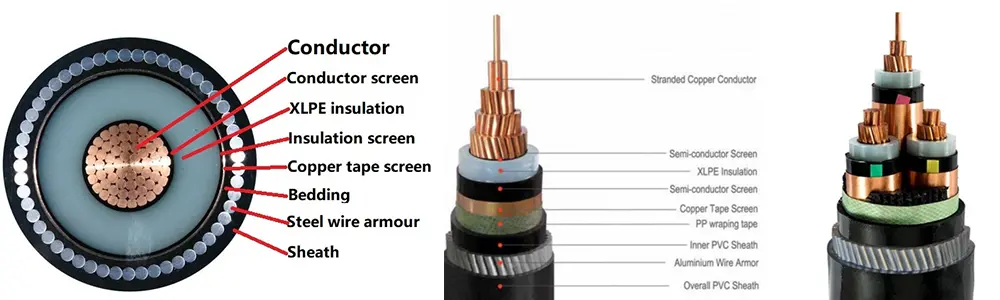

XLPE изолиран ПВЦ SWA MV кабел со обвивка е составен од T1R бакарен проводник, изолација XLPE, ПВЦ лента за завиткување Оклоп од челични жици и ПВЦ обвивка.

Проводник: бакарен или алуминиумски проводник, кружен или во облик, класа 2 до IEC 60228

и GB/T 3956-2008.

Изолација: Вкрстена полиетиленска изолација, Дебелина на изолацијата, својствата на материјалот ќе бидат според IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Заштита на проводникот: Заштитата на проводникот треба да биде составена од екструдиран полупроводен неметален материјал, кој треба да биде цврсто врзан за изолацијата.

Заштита од изолација: Заштитата на изолацијата треба да се состои од комбинација од неметален полупроводен слој и метален слој. Секое изолирано жичено јадро треба директно да се истисне со неметален полупроводен слој кој е цврсто врзан за изолираното жичано јадро или може да се олупи. Потоа, метален заштитен слој треба да се преклопи и да се завитка околу неметалниот полупроводлив слој и треба да биде во согласност со одредбите на IEC 60502-2, GB/T 12706.2 и GB/T 12706.3. Внатрешни облоги: Внатрешните облоги треба да се екструдираат. Материјалите треба да бидат соодветни за работната температура на кабелот и компатибилни со изолациониот материјал.

Оклоп од челични жици: Кај повеќежилните кабли, оклопот треба да се нанесе на внатрешна обвивка што одговара на челични жици. Едножилните кабли за употреба на в.в. системите треба да се состојат од немагнетни челични жици.

Надворешна обвивка: ПВЦ обвивка, Дебелина на обвивката, својствата на материјалот ќе бидат според IEC 60502.2 и GB/T 12706.

Кабел отпорен на пламен: Треба да се користи ПВЦ материјал за надворешна обвивка отпорен на пламен. Оценките за отпорни на пламен може да се класифицираат во три категории: Група A, B и C.

Параметар на перформанси

Номинален напон: 3,6/6 kV до 18/30 kV; 26/35 kV

Тест напон: Тестниот напон на фреквенцијата на моќност треба да биде 3,5U0, а тестот треба да трае 5 минути без никаков дефект.

номинален напон U0/U	максимален напон Ум	тест напон KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Максимална работна температура на проводникот: 90 ºC

Температура на краток спој: +250 ºC

дебелина на изолацијата:

номинален напон U0/U	дебелина на изолацијата:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Споредба помеѓу среднонапонски кабли за напојување со оклопна челична жица (YJV32, CU/XLPE/PVC/SWA/PVC) и оклопна челична лента (YJV22, CU/XLPE/PVC/STA/PVC)

проект	Оклоп од фина челична жица	Оклоп со двојна челична лента (обвиткување празнина)	суштинска разлика
Основни механички својства	Извонредна цврстина на истегнување, умерена цврстина на притисок и добра флексибилност	Висока цврстина на притисок, мала цврстина на истегнување и просечна изведба на свиткување	Оклопните енергетски кабли со челична жица имаат висока цврстина на истегнување; оклопните енергетски кабли со челична лента имаат одлична цврстина на притисок
метод на поставување	Вертикална, висок пад, под вода, надземни, голем распон	Директно закопување, канал, тунел (средина со ниско затегнување)
фокус на заштита	Отпорен е на затегнувачки оштетувања и удари, и има добра отпорност на влага и корозија	Отпорен на силен притисок, дупчење со остри предмети и гризење од глодари	YJV32 е погоден за динамички оптоварувања, додека YJV22 е погоден за статички оптоварувања
Процес и цена	Процесот на оклоп од фина челична жица е сложен, материјалната цена е висока, а вкупната цена е уште повисока	Технологијата на оклоп со челична лента е зрела и релативно ниска цена	Кога буџетот е ограничен и нема побарувачка за истегнување, се претпочита YJV22
радиус на свиткување	Релативно помали (поради добрата флексибилност на жиците од челична жица)	Релативно поголемо (обвивањето на челична лента е склоно кон искривување)	YJV32 е поприлагодлив за лежење во затворени простори

Предлози за избор:

1. Ако сценариото првенствено вклучува издржување на притисок (како што се директно закопување, подземни комунални тунели), и нема значителна затегнувачка сила или висока висина на паѓање, се препорачува оклоп од челична лента (YJV22, CU/XLPE/PVC/STA/PVC) поради неговата поголема исплатливост.

2. Ако е вклучено вертикално поставување, голем распон, подводна или висока висина на паѓање и треба да се издржи аксијалната затегнувачка сила, треба да се претпочита оклоп од челична жица (YJV32, CU/XLPE/PVC/SWA/PVC) за да се обезбеди долгорочна оперативна безбедност.

3. И двете мора да одговараат на нивото на напон на среднонапонскиот систем, напречниот пресек на проводникот и барањата за заштита на околината за поставување (посебните барања како отпорност на корозија и отпорност на пламен може дополнително да се приспособат).
